室内用解錠スイッチ(1スイッチ)(ノアケルオプション機器)

室内用解錠スイッチ(1スイッチ)(ノアケルオプション機器)EXC-7250D1

This page is only available in Japanese.

室内でリモコンロック NOAKELを操作する為の解錠スイッチです。電池式・NOAKELとの通信を無線で行うため、配線等は必要ありません。来客の際にリモコンが無くても室内用解錠スイッチにて錠を操作できます。オートロック解錠の操作を行う事ができますで、錠の閉め忘れの心配がありません。
※室内用解錠スイッチ(1スイッチ)で解錠すると、自動的に施錠されます。リモコンを持たずに、外出される等、締め出しには十分に注意してください。

EXC-7250D1仕様

電源 ボタン電池 CR2016 2個
操作Key オートロック解錠スイッチ
電池寿命 約4年※ 使用条件・使用環境・使用回数により、電池寿命が短くなる場合がありますが、故障ではありません。
通信方式 無線電波方式
無線距離 見通し約7m
※環境、使用方法によっては無線到達距離が短くなる場合がありますが故障ではありません。
Dimensions 120.7(H)×70.7(W)×48(D)I do not include mm ※ projection
保存温度 -20~60℃
使用温度 -10~45℃
使用湿度 25~90%RH(但し結露無きこと)

NOAKELテスト

リモコンロックNOAKEL®  EXC-7500D

リモコンロックNOAKEL®  EXC-7500D

  • Features
  • Specification

リモコンロック NOAKEL(ノアケル)EXC-7500Dは、リモコンでの無線操作や遠隔地から電話回線を使用した操作ができるハイ・セキュリティロックです。

リモコンロック NOAKELは、通常の鍵とは異なり、鍵穴がありません。鍵穴によるピッキング、サムターン回し等の不正解錠や、悪質な悪戯をシャットアウトする事が出来ます。
リモコンロックNOAKELはセキュリティ性だけではなく、様々な用途でご使用頂いております。リモコンにより離れた所から操作する事が出来る為、足の不自由な方でも玄関まで行かずに簡単に操作する事ができます。小さいお子様等による徘徊防止対策等にも効果を発揮します。

電話を使った操作も可能な為、スタジオや事務所の鍵の管理等にも使用する事ができます。電池で動作しますので、大がかりな配線不要で、震災等による停電時も安心です。殆どの扉に設置可能な為、通常の電気錠が設置できない扉にも設置する事ができます。

オートロック機能


リモコンロック NOAKELは標準でオートロック機能を搭載しております。オートロックを使用することにより、鍵の閉め忘れを無くします。
(鍵の閉め忘れによる被害は、空き巣被害は非常に多いです。)リモコンには、自動ボタン(オートロック有効)と連続解錠ボタン(オートロック無効)が搭載されており、来客が多い時は連続解錠にするなど、状況によってリモコンで簡単に操作する事ができます。

ノアケル リモコン

電話からも鍵の開け閉めが可能


リモコンロック NOAKELの操作方法は、リモコン又は電話解錠器を使い遠隔地から携帯電話で鍵を開ける方法の2種類があります。複製や誤操作防止の為、リモコンや電話解錠器に使われている無線信号(ID)は50億通り有り、且つスクランブル方式による暗号処理を行っておりますので、安心してご使用頂く事が可能です。

ノアケル通信方法

緊急時の対応方法(非常解錠機能(オプション)【特許取得】)


リモコンロックNOAKELは非常解錠器を接続することにより、万が一の故障でも鍵を開けられます。勿論、誰でも鍵を開けられるのではなく、リモコンや電話回線を使った遠隔操作以外では開けることができません。非常解錠機能により、「壊れても自分だけは開く鍵」として安心してご使用頂くことができます。

※リモコン紛失時の為に、併せて電話解錠器の設置を推奨しております。
※非常解錠器は出荷時オプションとなります。

配線工事不要な簡単設置


リモコンロック NOAKELは電池式(単3電池×2本)を採用しています。 配線工事が必要ありませんので、従来の電気錠に比べ、工事の手間を大幅に軽減することができます。
扉の表面に設置する面付方式を採用しておりますので、扉に大きな加工は必要無く、ネジ穴加工のみで、設置する事ができます。(フラッシュ扉等、扉の材質の強度が弱い場合は、ナッター等で補強してから設置下さい。)
※工事は従来の鍵に比べ簡単になっておりますが、誰でも設置できるというものではございません。鍵業者や施工店にご依頼し設置して頂く事を推奨しております。

電池切れお知らせ機能(2段階)搭載しておりますので、電池交換時期を忘れることはありません。
長期にかけて不在にし、電池切れお知らせ機能に気がつかない場合でも、緊急電源コードにて外部から電源を供給することが可能ですので、電池切れの心配は一切ありません。

ノアケル設置例

カギを開け閉めするのが困難な方にもNOAKELは効果的です。


リモコンロック NOAKELは、無線式のリモコン錠です。
ベッドや車椅子など、ドアから離れた場所からでもカギを解錠・施錠できる為、来客者が来るたびに玄関まで行く必要がなくなります。
※リモコンの無線は見通しで約7mとなっております。(障害物や環境により無線距離が短くなります。)
NOAKELまでの距離が長い場合、または無線が届きにくい場合は、無線中継器(オプション)にて無線距離を延長し、対応することができます。

介護にもノアケル

徘徊防止にもNOAKELは利用できます。


リモコンロック NOAKELには、サムターンがありません。また、オートロックはもちろん、扉上部に設置することができるので、幼児や認知症の方が自分で解錠して外に出てしまうリスクを低減させられます。
さらに、手動開閉部分をカバーで覆うことにより、内側からカギを開けにくくすることができます。

徘徊防止にもノアケル

Others


  • 破壊行為に強固な設計(閂強度300㎏)
  • こじ開けには大音量アラームで威嚇
  • 扉が濡れても安心な結露対策(NOAKEL本体:IPX5相当)
  • 音と光で開閉動作を確認可能(音量調整可能)
  • NOAKEL(鍵)本体寸法:50(H)×192(W)×38(D)mm※カンヌキ、アンテナ含まず。
  • 電源:単三アルカリ電池×2本・電池寿命:単 3 アルカリ乾電池で約1年
    ※ 使用条件・設置環境・使用回数により、電池寿命が短くなる場合があります。
  • リモコンの登録・削除が設定にて可能。

説明動画



設置場所例


画像
保育園
画像
老人ホーム
画像
集合住宅
画像
戸建住宅

セット・ラインナップ


NOAKELは4種類のセットラインナップをご用意しております。

  本体
(EXC-7500D)
Remote
(EXC-7111)
電話開錠器
(EXC-7120D-IP)
内蔵型非常開錠器
(EXC-7136)
MTセット exc7500
1台
exc7111
1台
MTHセット exc7500
1台
exc7111
1台
exc7136
1式
MEセット exc7500
1台
exc7111
2台
exc7120dIP
1台
PREMIUM
(プレミアム)
exc7500
1台
exc7111
2台
exc7120dIP
1台
exc7136
1式

  • Features
  • Specification

Remote Controlled Door Lock NOAKEL® EXC-7500D is a remote control electronic locking system attached to inside access door. Auto-lock release feature controlled by remote controller and phone unlocking device.

Functionality


1. Main Unit

・Secure lock featurs
・Ability to register a maximum of 25 remote controls & phone unlocking device
・Registerd remote controls can control multiple main units
・Constant auto-lock release
・Security alarm
・Battery warning system
・Adjustable alarm volume
・Exterior power option
・Locking/Unlocking functions trigger sound & LED lamp
・Optional setup ideal for apartments, houses, office, etc.

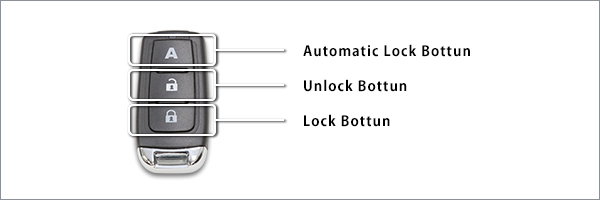

2. Remote Control

・Capacity: 5 milion kinds; superir precision ID

ノアケル リモコン

3. Phone Unlocking Device

・Connect to wireless and landlines
・Passwords require 4 to 12 characters
・Remote control unlocking from house phone.

ノアケル通信方法

Optional Equipment

NOAKEL® Optional Devices

This products is only available in Japan.

リモコン専用シリコンカバー

リモコン用保護ケース(ノアケルオプション機器)EXC-7116

4種類のカラーから選択でき、傷や衝撃から大切なリモコンを守ります。

This page is only available in Japanese.

リモコンを傷や衝撃から保護する専用ケースです。4種類のカラーバリエーションを用意している為、リモコンを色別に区別する目的でもご使用頂けます。ブルーとグリーンについては暗くなると、やんわりと光る蓄光性材質を使用しています。

EXC-7116仕様

Color ブルー(EXC-7116B)
グリーン(EXC-7116G)
オレンジ(EXC-7116O)
ピンク(EXC-7116P)

Material シリコン(厚み1.7㎜)
サイズ 67(H)×35(W)×18(D)mm

使用上の注意事項


・シリコンカバーが傷つく恐れがありますので、シリコンカバーを装着する際は、シリコンカバーを強く引っ張らないでください。
・装着する前にリモコンについているゴミやホコリをよくとってください。ゴミやホコリがついたまま装着すると、本体に傷がつく恐れがあります。
・新品ですが、稀に汚れや傷等がある場合がございますが、ご了承下さい。
・シリコンカバーはリモコンのキズを完全に防止するものではありません。落下などには十分注意してください。
・本製品を熱の多い場所に保管しないでください。
・使用状況や経年劣化によって、変色劣化などが発生する事があります。
・本製品は蓄光性を持つ素材で作られておりますが、光を蓄えた量によって、明るさと光る時間が異なります。光の吸収量によっては、十分に発光しない場合があります。
※ピンクとオレンジはほとんど発光致しません。
・いかなる理由でも本商品を使用時に起きた傷・事故に関して、弊社は一切の責任を負いませんので、予めご了承ください。
.商品の色、質感につきましては、ご利用されるモニター環境、またOSやブラウザのバージョンによっても画面上ご覧になっている色と、実際の商品の色が多少異なる場合がございますので、予めご了承ください。

NOAKEL® Optional Devices

室内用解錠スイッチ(ノアケルオプション機器)EXC-7250D

室内用解錠スイッチはリモコンを使用せずにノアケルを開閉することができます。

This page is only available in Japanese.

室内でリモコンロック NOAKELを操作する為の解錠スイッチです。電池式・NOAKELとの通信を無線で行うため、配線等は必要ありません。急な来客の際にリモコンが無くても室内用解錠スイッチにて錠を操作できます。連続解錠と施錠の2つの操作を行う事ができます。(オートロック解錠については、閉めだし防止の為、搭載しておりません。)

EXC-7250D official specifications

電源 ボタン電池 CR2016 2個
操作Key 連続解錠スイッチ・施錠スイッチ
電池寿命 約4年※ 使用条件・使用環境・使用回数により、電池寿命が短くなる場合がありますが、故障ではありません。
通信方式 無線電波方式
無線距離 見通し約7m
※環境、使用方法によっては無線到達距離が短くなる場合がありますが故障ではありません。
Dimensions 120.7(H)×70.7(W)×48(D)I do not include mm ※ projection
保存温度 -20~60℃
使用温度 -10~45℃
使用湿度 25~90%RH(但し結露無きこと)

NOAKEL® Optional Devices

無線中継器(ノアケルオプション機器)EXC-7170D

リモコン ロック NOAKEL の 無線 距離 を 延長 する 為 に 必要 な 機器 です.

This page is only available in Japanese.

リモコン ロック NOAKEL の 無線 距離 を 延長 する 為 に 必要 な 無線 中継 器 です.

Extension (. Might be shorter and the environment obstacle) about 15m outlook wireless distanceYou can be. It is possible you are adding up to four. (Operation using a relay by radio relay time, please understand it takes time until the reaction than normal operation.)

EXC-7170D official specifications

電源 AC adapter DC12V/500mA
Current consumption Standby time: Approximately 10mA messenger: about 25mA
通信方式 無線電波方式
無線距離 About 15m outlook
※環境、使用方法によっては無線到達距離が短くなる場合がありますが故障ではありません。
Sending a letter of time After about 10 seconds: Set 1: about 1 second after setting 2: about 4 seconds after setting 3: about 7 seconds after setting 4
※ The setting can be switched by DIP switch
Dimensions 130(H)×65(W)×26(D)I do not include mm ※ antenna
Weight I do not include about 0.13kg ※ AC adapter
使用温度 0~40℃
使用湿度 0RH (no condensation) to 80 percent

NOAKEL® Optional Devices

接点出力解錠器(ノアケルオプション機器)EXC-7150DI

接点出力解錠器は集合住宅の電気錠(制御盤)The unlocked door and allow a key with the remote controller can be connected to

This page is only available in Japanese.

  • Features
  • Specification

接点出力解錠器 EXC-7150DIは集合住宅のエントランス部分のオートドアや電気錠(制御盤)に接続することにより、リモコンで鍵や扉を開けることが可能となります。

集合住宅でリモコンロック NOAKELと併用することにより、リモコン1つでエントランス等の共用部の玄関も解錠できるシステムを構築することができます。
今まで面倒だった鍵を1つにまとめることができ、リモコンのボタン1つで簡単に解錠(開扉)することができる為、マンションの利便性も格段に向上します。
リモコンは2,000台まで登録可能ですので、大規模な集合住宅でも運用可能です。テンキー操作にてリモコンの追加登録や個別削除が可能です。電話解錠器を登録することができ、電話での遠隔地解錠も可能とします。

接点出力解錠器(設置イメージ)EXC-7150DI

また、インターホン(宅配ボックス)と接続することにより、リモコンで解錠(開扉)した際に、宅配ボックスに荷物が着ていれば、インターホンの着荷表示にてお知らせすることができます。※接続できない機種もありますので、接続可能機種については、別途お問合せ下さい。

because it corresponds to a contact / b contact both, can be connected to the electric lock and auto door of almost (control panel).

接点出力解錠器(設置イメージ)EXC-7150DI

設置場所例


画像
集合住宅 エントランス
画像
集合住宅 ゴミ集積場
画像
集合住宅 裏口
画像
集合住宅 駐輪場

NOAKEL® Optional Devices

賃貸用ブラケット(ノアケルオプション機器)EXC-7170D

It is a bracket that can be installed remote control lock NOAKEL without opening a hole in the door frame and door.

This page is only available in Japanese.

It is a bracket that can be installed remote control lock NOAKEL without opening a hole in the door frame and door.

本ブラケットを使用することにより、ネジ穴を開ける事ができない賃貸物件等にも設置可能になります。設置可能な扉の厚みは32㎜~42㎜、扉上部と扉枠の隙間が2㎜以上必要となります。
※外開き扉専用になっておりますので、内開きには対応しておりません。

EXC-7145 official specifications

Corresponding door thickness 32~43mm
Dimensions 80(H)×192(W)×63.6(D)mm
Weight About 400g
Material Cold-rolled steel plate (SPCC) t1.6mm
Color Silver (nickel plated)
Rent bracket outline drawing Download Blueprint
Rent bracket mounting reference diagram Download Blueprint
Noakeru body outline drawing Download Blueprint

NOAKEL® Optional Devices

非常解錠器(ノアケルオプション機器)EXC-7136

リモコンロックNOAKELが壊れても非常解錠器がついていれば開けることができます。

This page is only available in Japanese.

リモコンロック NOAKEL本体が、万が一動作しなくなり、錠が開かなくなった場合でも、非常解錠を行う事ができます。非常解錠器は独立した駆動部・制御部を備え付けており、NOAKELの機構部・制御部どちらが故障した場合でも、非常解錠を行う事ができます。
Since it operates with a power supply from the emergency power cord, worry it does not run on battery power, etc. is not. Has been patented [invention. To operate the] ※ This,006Require phone unlocking device or remote control to work properly registered in the emergency unlocking device and P Square alkaline batteryとなります。

EXC-7136仕様

電源 006P角型アルカリ乾電池 1個
操作KEY 登録スイッチ
制御 リモコンによる操作、電話解錠器による操作、外部電話の遠隔操作機能による操作
表示 動作表示ランプ 1個
登録台数 25台
無線IDコード 約50億通り
Weight 約50g
保存温度 -20~60℃
使用温度 -10~45℃
使用湿度 25~90%RH (但し結露なきこと)

※本製品は防犯機器ではありません。万一発生した盗難および機器の誤使用等による損害等については一切責任をおいません。
※仕様変更により、予告なく内容が変更になる場合があります。ご了承ください。

NOAKEL® Optional Devices

電話解錠器(ノアケルオプション機器)EXC-7120D-IP

リモコンロックNOAKELを電話で操作する為に必要な電話解錠器です。

This page is only available in Japanese.

電話解錠器を設置することにより、離れた場所からでも、携帯電話・一般電話からアクセスし鍵を開けることができます。※ご使用頂くには、アナログ回線やIP電話回線等一般電話機器が接続できる固定電話回線が必要になります。 (ビジネスホンには対応していません。)暗証番号設定方式(4桁~12桁まで設定可能)を採用している為、暗証番号があれば、どの電話からも操作することが可能です。
携帯電話を紛失した時でも公衆電話等を利用して操作することが可能です。 電話解錠器はNOAKEL本体から見通し約15m(障害物や環境により短くなる場合があります。)の範囲に設置が必要です。

EXC-7120-IP仕様

電源 ACアダプタ DC9V100mA
操作KEY 解錠スイッチ
表示 動作表示ランプ 1個
通信方式 無線電波方式
無線距離 【ノアケル本体へ】見通し約15m
【内蔵型非常解錠器へ】見通し約15m
※扉の材質・使用環境・使用方法により、無線到達距離が短くなる場合がありますが、故障ではありません。
アンテナ ロッドアンテナ 長さ38cm (方向可変可能)
Dimensions 105(H)×65(W)×40(D)I do not include mm ※ antenna
Weight I do not include about 200g ※ AC adapter
保存温度 -20~60℃
使用温度 -10~45℃
使用湿度 25~90%RH (但し結露なきこと)

NOAKEL® Optional Devices

リモコン(ノアケルオプション機器)EXC-7111

リモコンロック NOAKELを操作する為のリモコンです。

This page is only available in Japanese.

無線方式の為、鍵穴に鍵をさす必要はありません。夜間でもボタン1つで簡単に鍵を操作を行う事ができます。見通し約7m(障害物や環境により短くなる場合があります、)の範囲から操作可能な為、来客があった場合でも、玄関まで行く必要は無く、リモコンのボタン1つで簡単に鍵を開けられます。 リモコンの登録台数は最大25台(電話解錠器を使用されている場合は、24台)まで登録する事ができます。

EXC-7111 official specifications

電源 ボタン電池 CR2016 2個
操作KEY オートロックボタン、連続解錠ボタン、施錠ボタン
表示 送信表示ランプ 1個
電池寿命 約4年
※使用条件・使用環境・使用回数により、電池寿命が短くなる場合がありますが、故障ではありません。
通信方式 無線電波方式
無線距離 【ノアケル本体へ】見通し約7m (扉を挟んで約4m)
【内蔵型非常解錠器へ】見通し約7m (扉を挟んで約30cm)
※扉の材質・使用環境・使用方法により、無線到達距離が短くなる場合がありますが、故障ではありません。
Dimensions 65(H)×32(W)×14(D)mm ※キーリング含まず
Weight 約30g ※キーリング含まず
保存温度 -20~60℃
使用温度 -10~45℃
使用湿度 25~90%RH (但し結露なきこと)
